Reactor AC

 Reactor AC

Cuando una corriente de AC fluye a través de un inductor o reactor, ésta cambia de nivel y de dirección cíclicamente en el tiempo. Cuando la corriente está a punto de fluir en el conductor, el campo magnético generado por dicha corriente hace que aparezca un voltaje inducido y por lo tanto previene cualquier cambio en el nivel de corriente.

Si la corriente está a punto de subir abruptamente, una fuerza electromotriz es generada en la dirección opuesta a la corriente, previniendo así cualquier incremento de esta. Por el contrario, si la corriente está a punto de caer, se genera una fuerza electromotriz en la dirección en que se incrementa la corriente.

 Reactor AC

Los reactores de línea/carga se conectan generalmente en serie a los terminales de entrada de sistemas trifásicos como variadores de velocidad que operan bajo IGBT. Estos reactores están diseñados para proporcionar un 3% de caída de tensión. Otras caídas de tensión se proporcionan bajo solicitud del cliente.

Los reactores reducen los armónicos de corriente generados por los variadores de velocidad, reducen la distorsión de la onda de corriente hacia la red y el resto de la instalación, reducen la corriente y el exceso de tensión (dv/dt) durante el arranque, proporcionan un funcionamiento silencioso de los motores, permite la selección del fusible en función de la corriente nominal del motor, disminuye la temperatura del motor, incrementan la fiabilidad y la vida útil de los equipos.

Usos:

  • Para reducir la distorsión armónica de corriente generada por cargas no lineales como PC, impresoras, balastos, UPS,   variadores de velocidad, rectificadores AC-DC, ciclo-conversores AC-AC, etc.
  • Transformadores trabajando en zona de saturación.

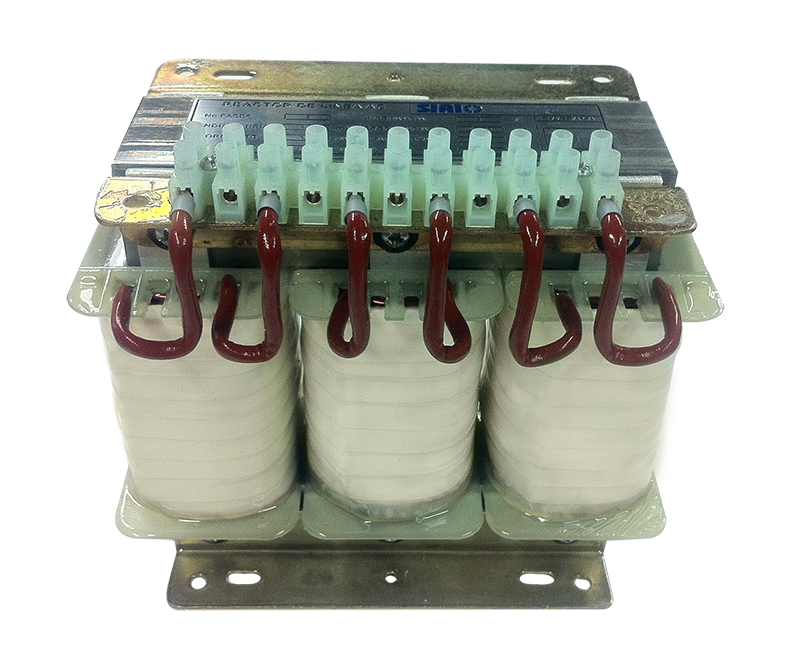

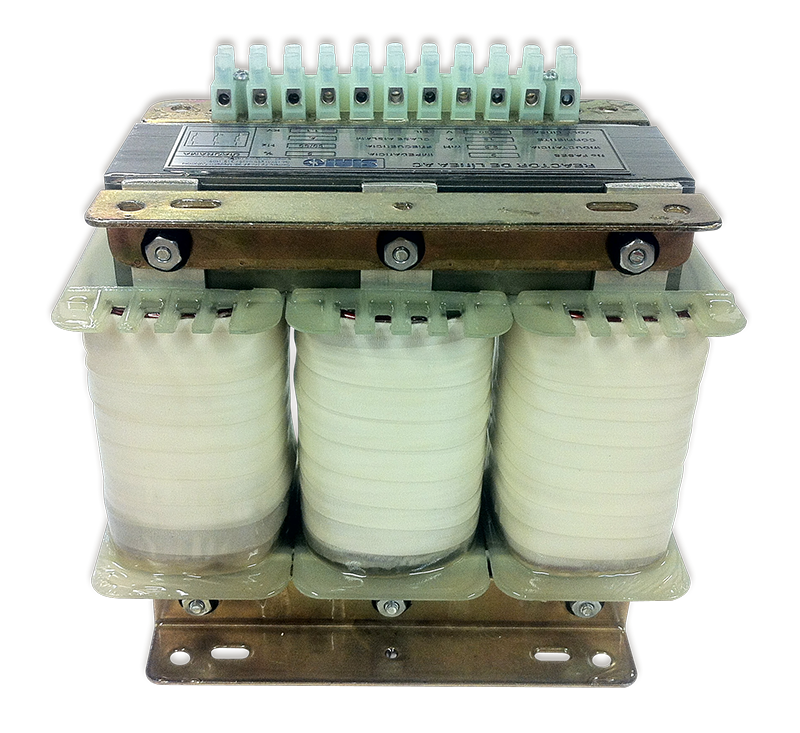

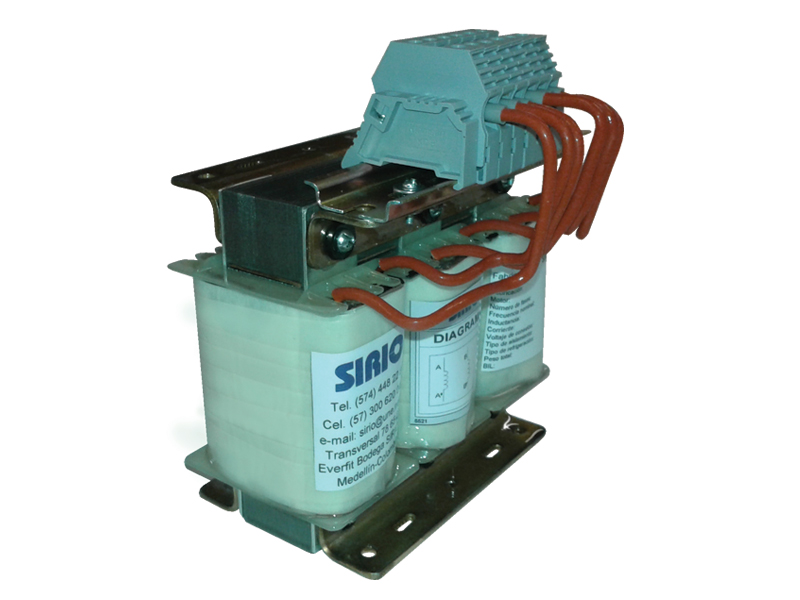

Sirio Reactor AC
