Transformadores Trifásicos

Son transformadores utilizados en el sector industrial con el fin de proporcionar la potencia requerida por elementos eléctricos que tienen tensión y conexión diferente. El suministro de energía proviene de redes trifásicas.





 Especificaciones:

  • Potencias: 0.1KVA hasta 50KVA.
  • Nivel básico de aislamiento (BIL): 3kV.
  • Voltaje de entrada: 440V.
  • Voltaje de salida: 220V.
  • Tipo de conexión: Dyn.
  • Crecimiento de temperatura: entre 55ºC, 80ºC, 100ºC y 125°C máximo, dependiendo de la clase de aislamiento.
  • Aislamiento: Clase A, B, F ó Clase H.
  • Enfriamiento por aire natural.
  • Impregnados con barniz dieléctrico para sellar su superficie y protegerlos contra la humedad.
  • Ejecución abierta.
  • Devanados en alambre de cobre esmaltado de 180° C y núcleos en acero al silicio de alta calidad para asegurar una alta eficiencia y bajas pérdidas.

Estos transformadores pueden tener su gabinete metálico y también pueden ser fabricados con blindaje electrostático.

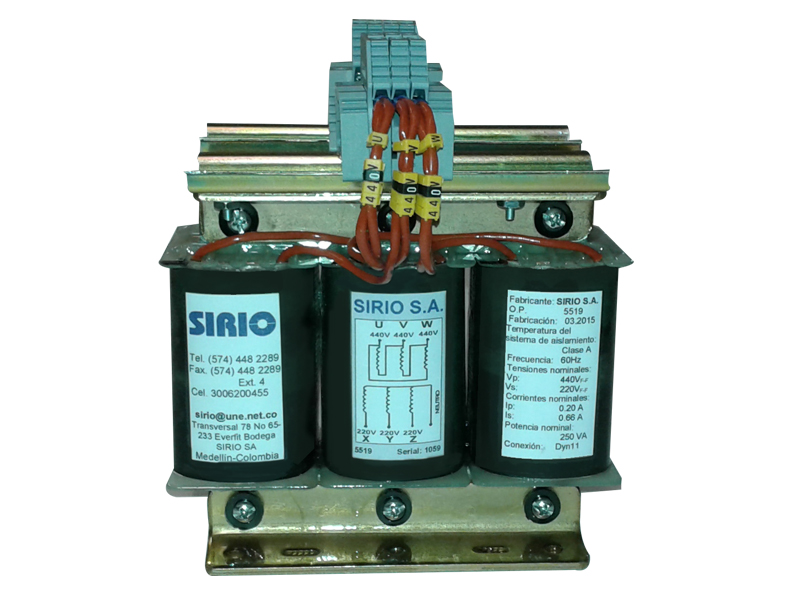

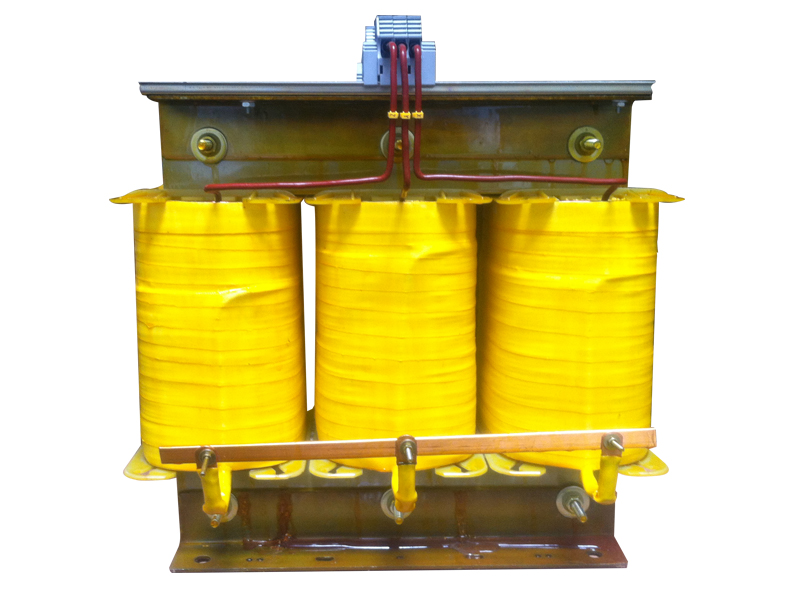

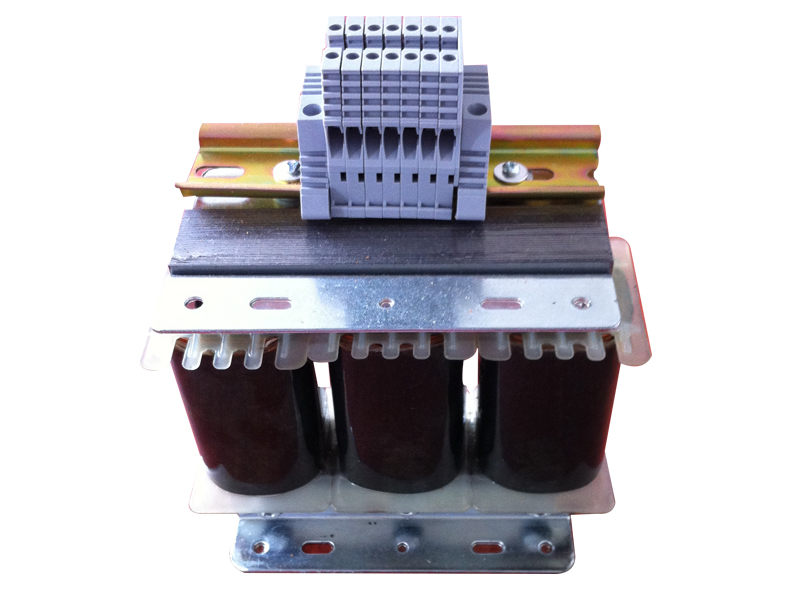

Transformador Trifásico

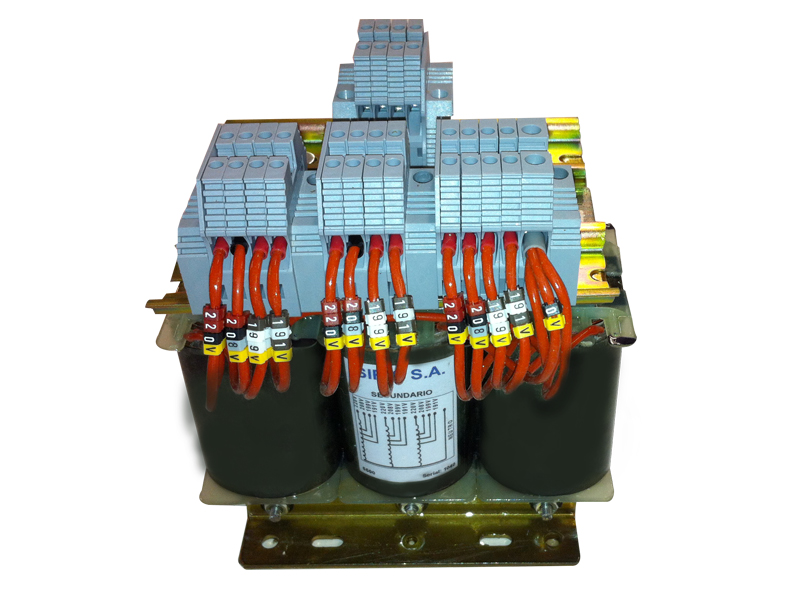

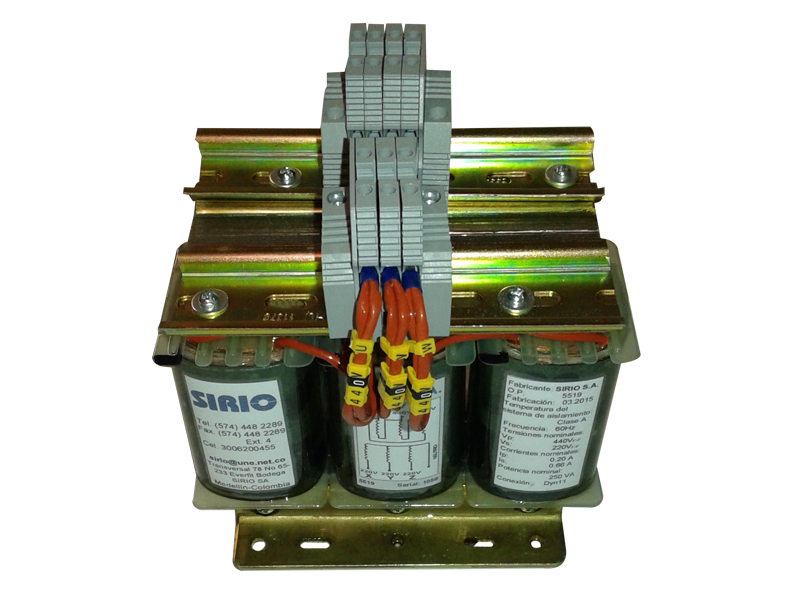

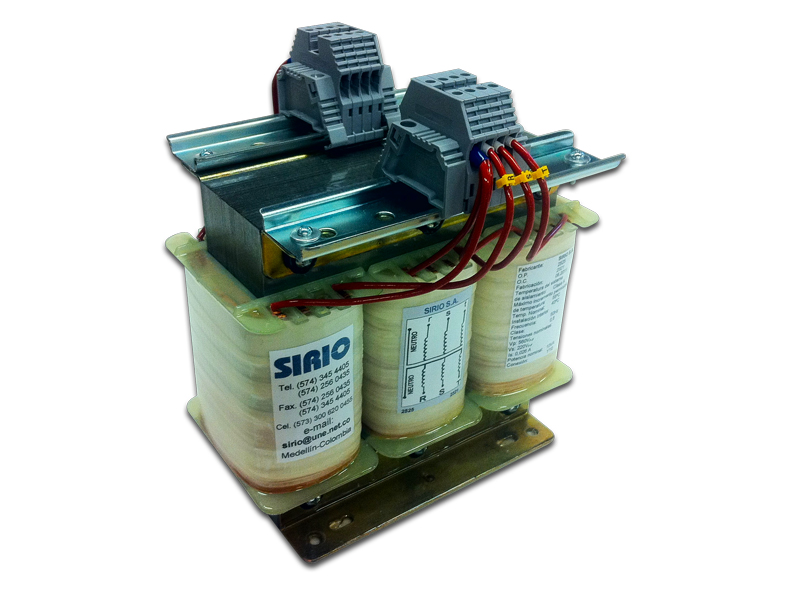

Transformador Trifásico

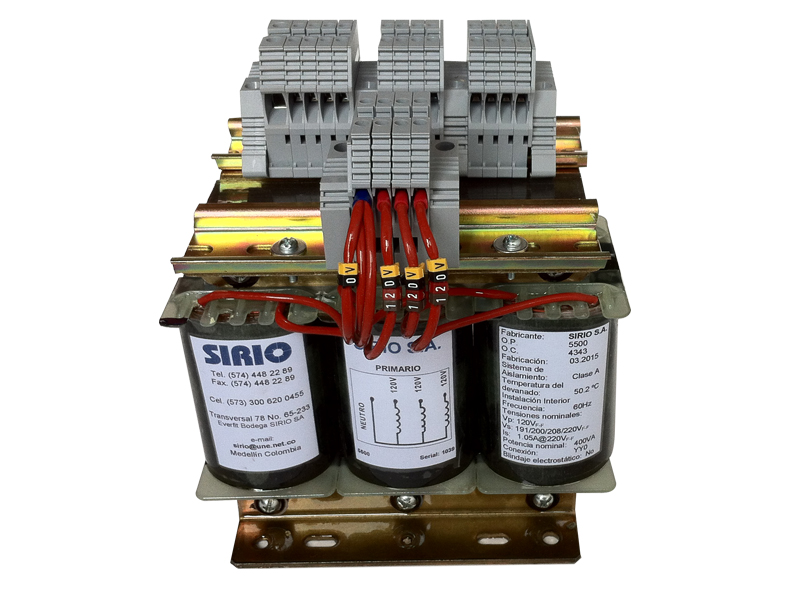

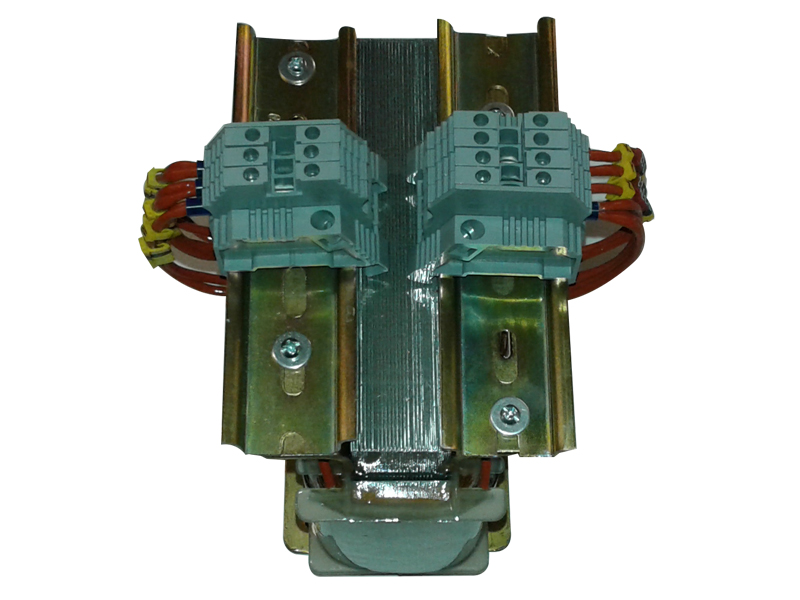

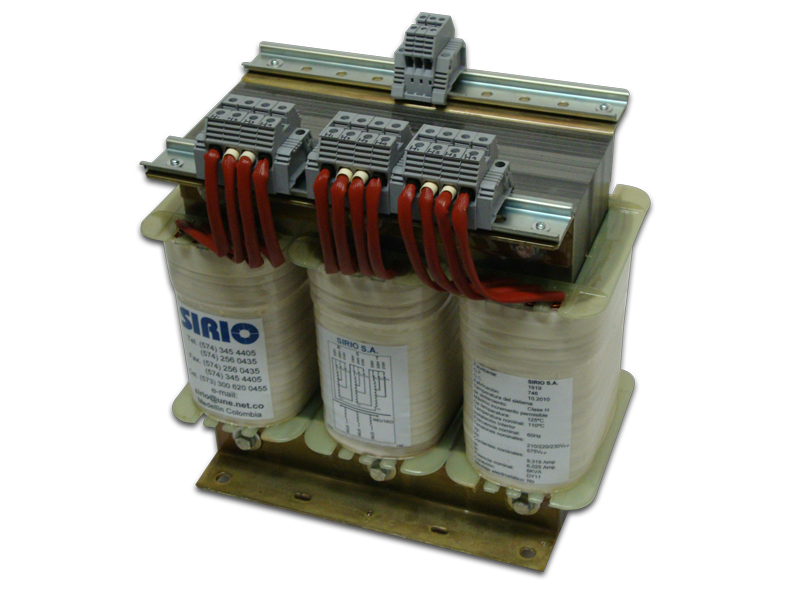

Transformador Trifásico

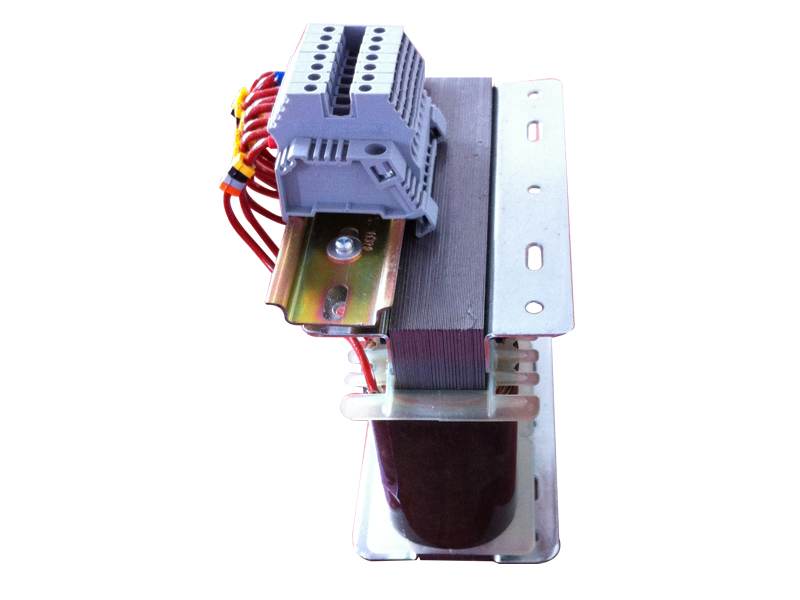

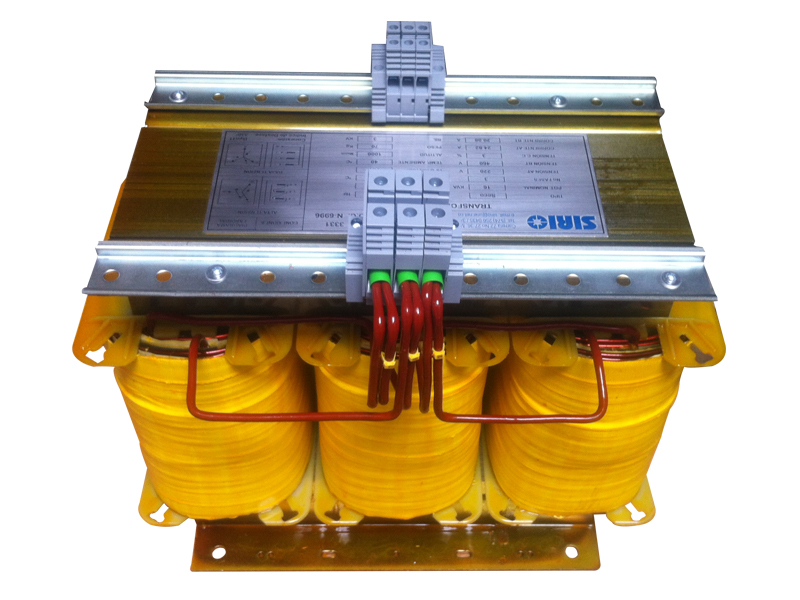

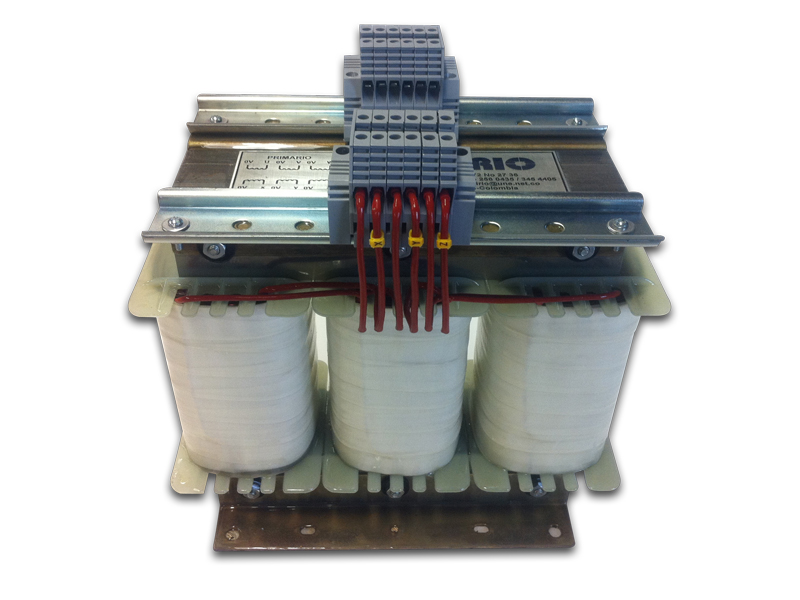

Transformador Trifásico

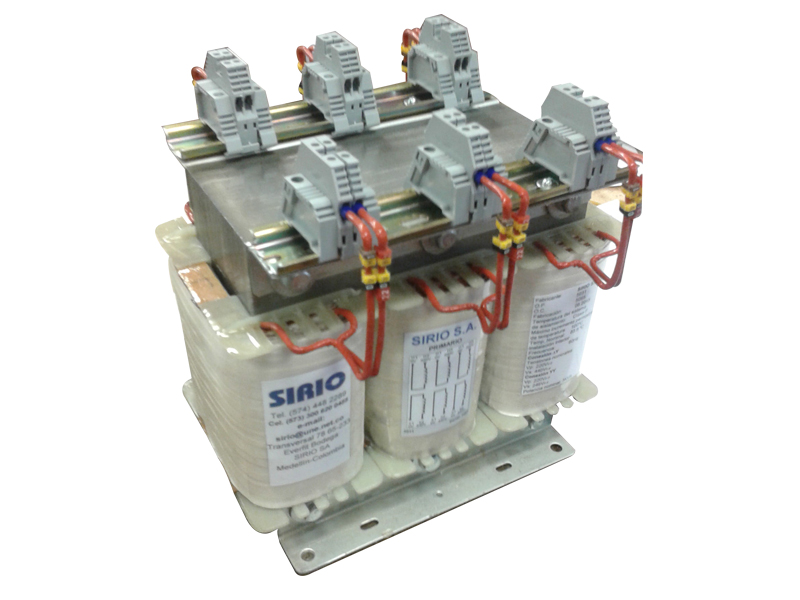

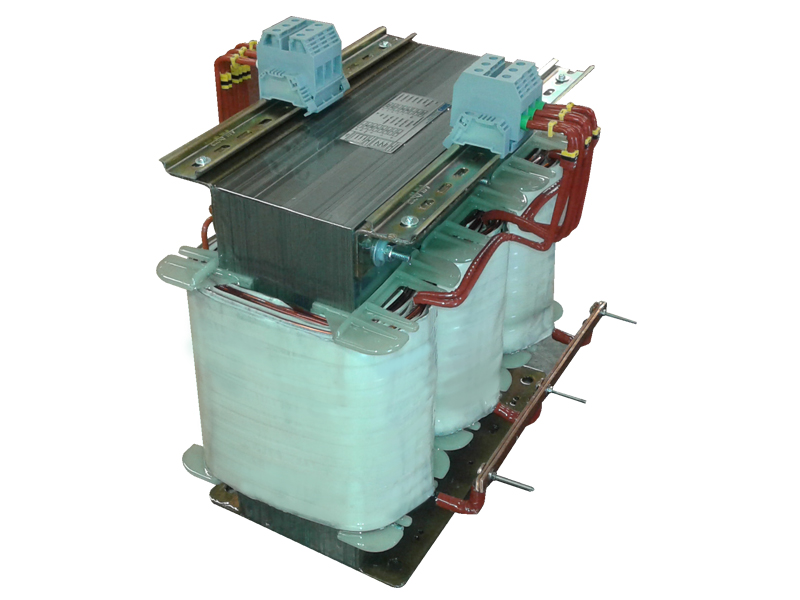

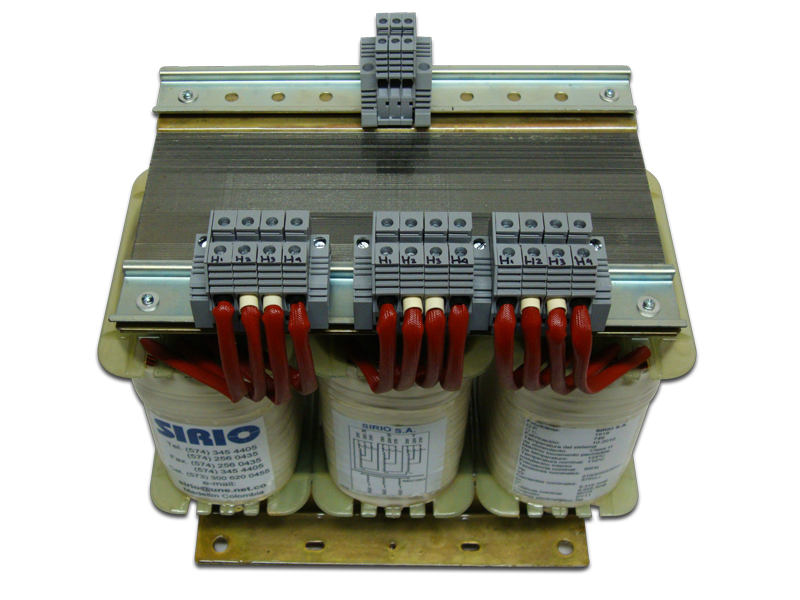

Transformador Trifásico

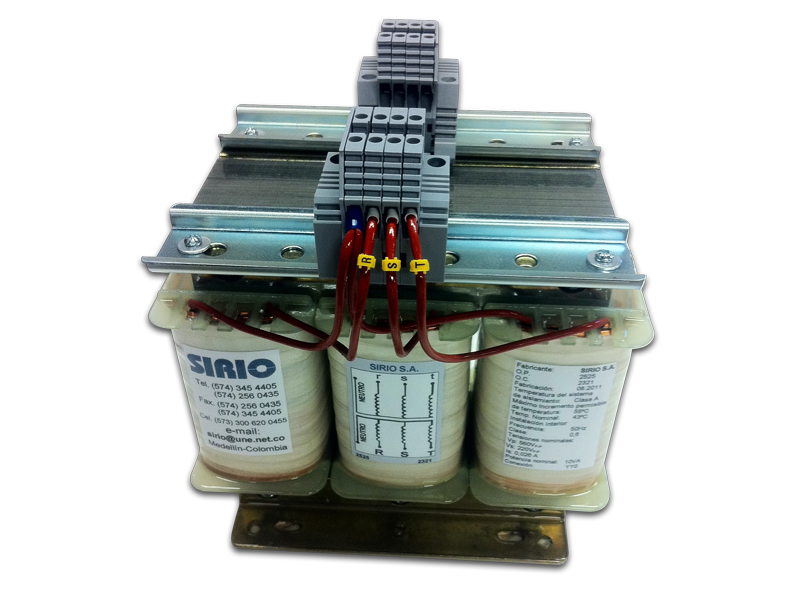

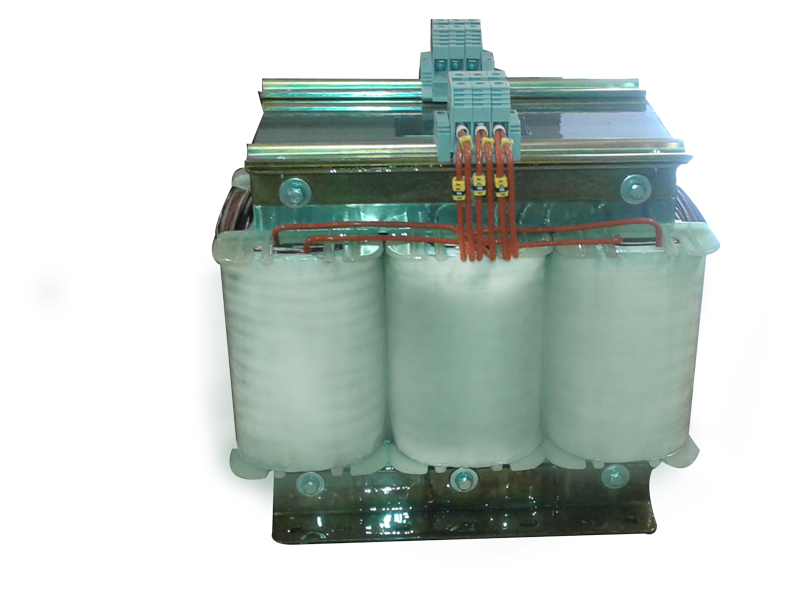

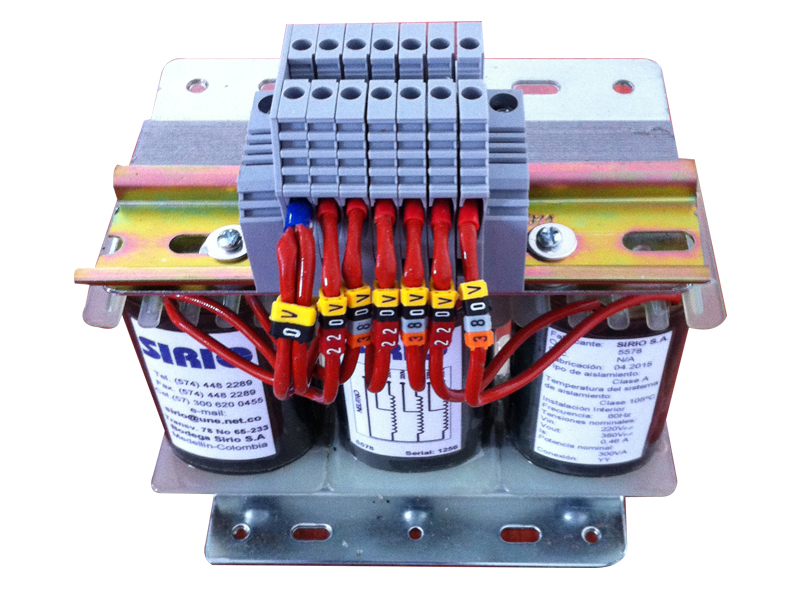

Transformador Trifásico

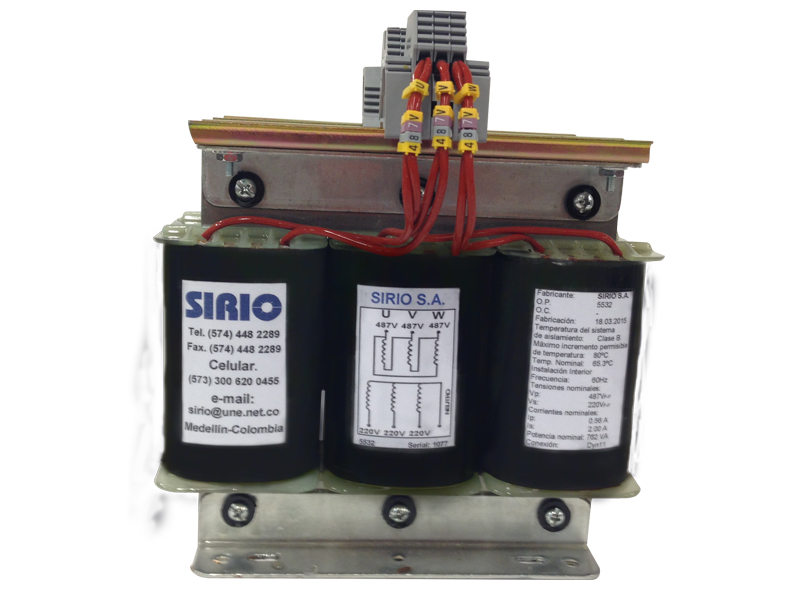

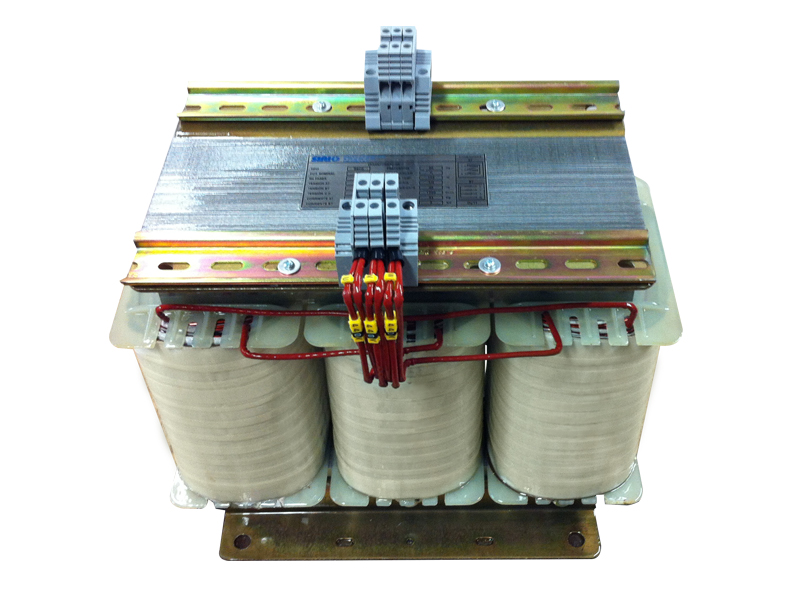

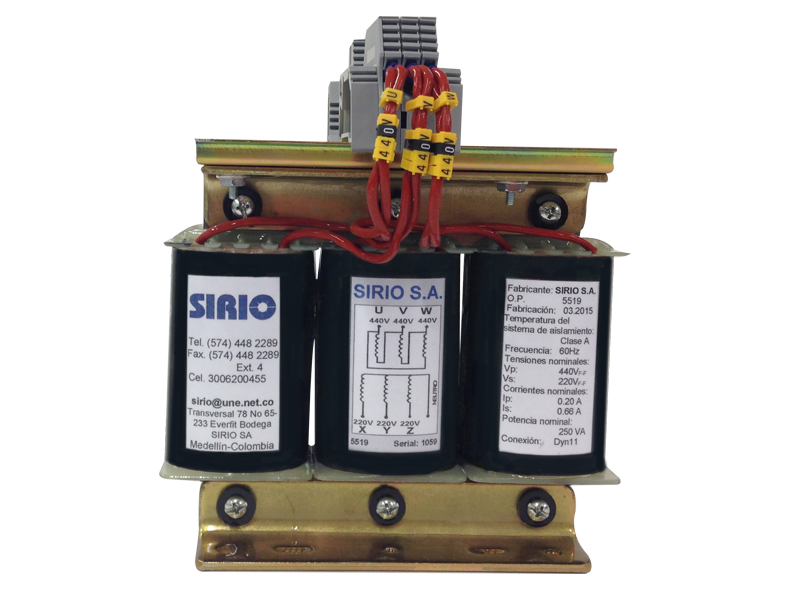

Transformador Trifásico

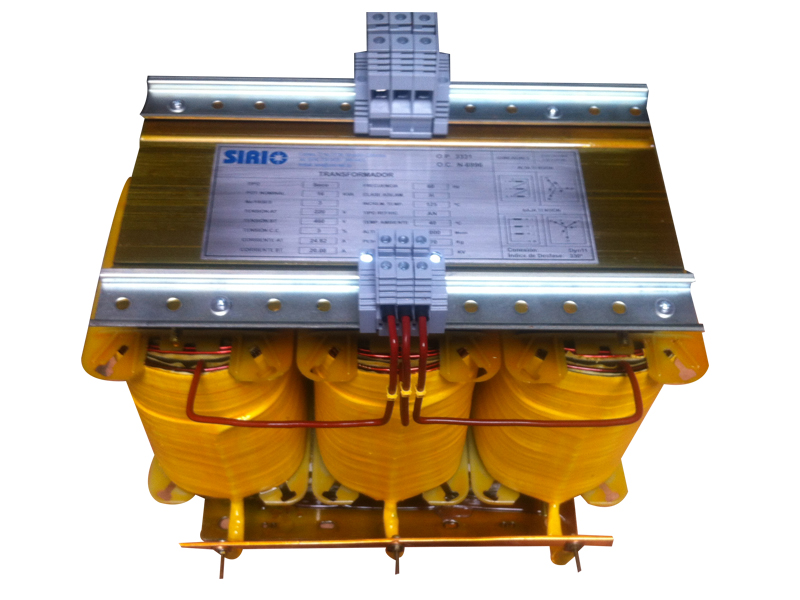

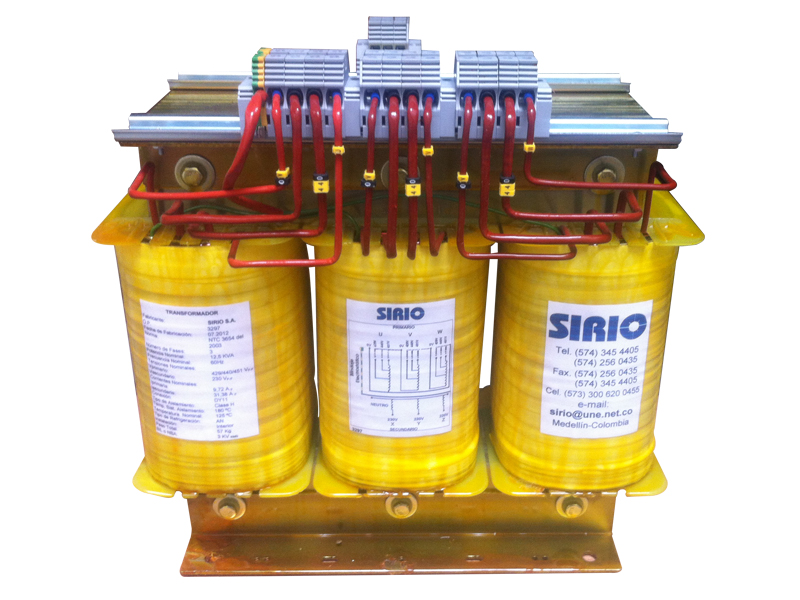

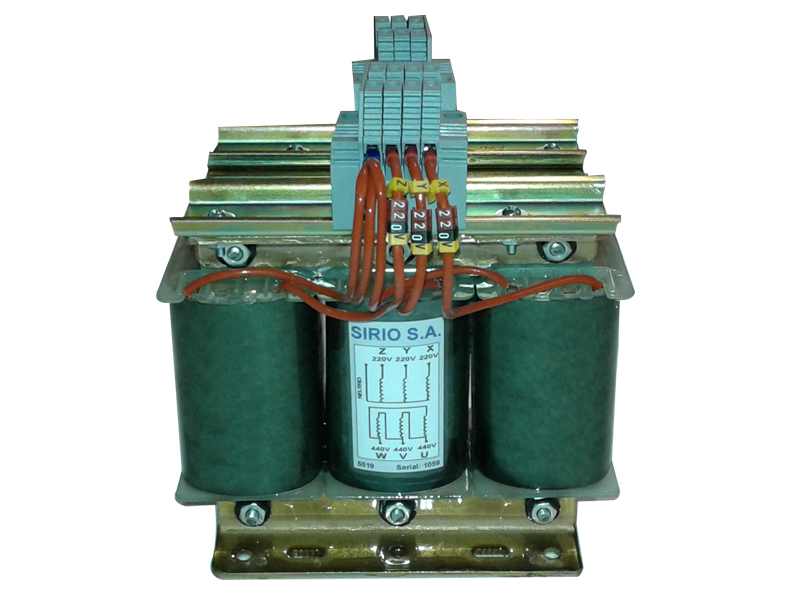

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Transformador Trifásico

Estos diseños pueden ser modificados para producir soluciones personalizadas para sus aplicaciones. El voltaje de alimentación puede ser cualquier voltaje hasta 1.100V e igual para el voltaje del secundario.

Transformadores Trifásicos

  • Voltaje primario: 440 voltios.
  • Voltaje secundario: 220 voltios.
  • Potencia: según tabla.
Referencia Potencia (VA)
3Ф -   0.5 kVA 0,5
3Ф -   1.0 kVA 1,0
3Ф -   1.5 kVA 1,5
3Ф -   2.0 kVA 2,0
3Ф -   2.5 kVA 2,5
3Ф -   3.0 kVA 3,0
3Ф -   4.0 kVA 4,0
3Ф -   5.0 kVA 5,0
3Ф -   7.5 kVA 7,5
3Ф -    10 kVA 10
3Ф - 12.5 kVA 12,5
3Ф -    15 kVA 15
3Ф -    20 kVA 20
3Ф -    25 kVA 25
3Ф -    30 kVA 30
3Ф -    35 kVA 35
3Ф -    40 kVA 40
3Ф -    45 kVA 45
3Ф -    50 kVA 50
