Transformadores Serie 500

Son una serie de transformadores con mucha demanda en nuestro medio para utilizar en circuitos electrónicos.

Usos:

Los transformadores ref. 500 hasta la ref. 509 que presentan derivación central se utilizan para rectificación con 2 diodos y los demás son para utilizar en rectificación con puente de diodos.

 Especificaciones:

• Potencias: hasta 30VA (para la tabla inferior) pero se pueden fabricar en diferentes potencias según la solicitud del cliente.
• Voltaje de entrada: 115V pero puede ser cualquier otro voltaje.
• Voltaje de salida: los indicados en la tabla o cualquier otro voltaje.
• Crecimiento de temperatura: 55°C para la tabla pudiendo variar para diseños especiales.
• Aislamiento: Clase A para la tabla pero para otros diseños puede ser B, F ó H.
• Enfriamiento por aire natural.
• Impregnados en epóxico o con barniz dieléctrico para sellar su superficie y protegerlos contra la humedad.
• Ejecución abierta.
• Devanados en alambre de cobre esmaltado de 180°C y núcleos en acero al silicio de alta calidad para asegurar una alta eficiencia y bajas pérdidas.

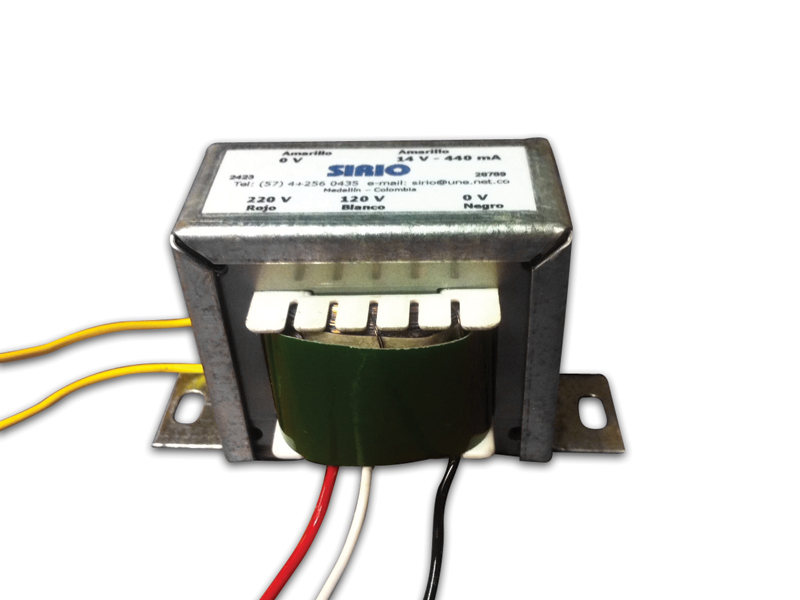

Transformador Serie 500

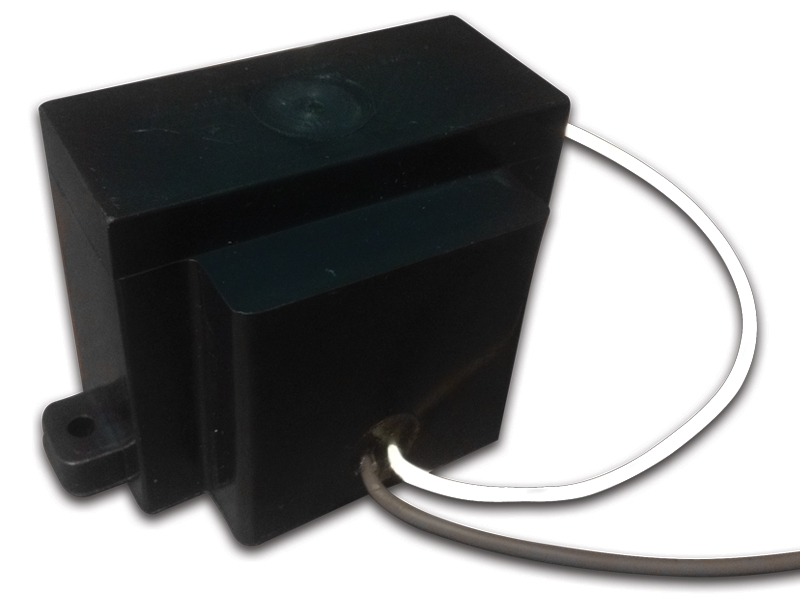

Transformador Serie 500

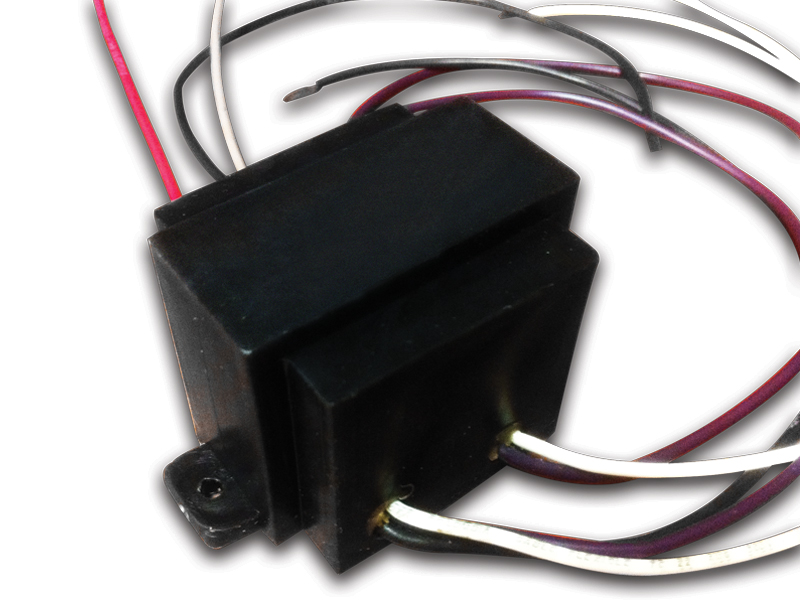

Transformador Serie 500

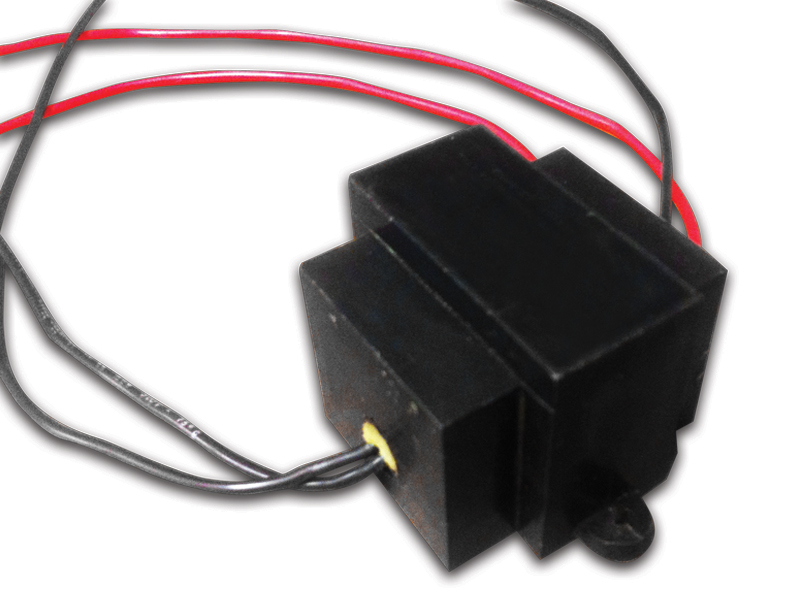

Transformador Serie 500

Estos diseños pueden ser modificados para producir soluciones personalizadas para sus aplicaciones. El voltaje de alimentación puede ser cualquier voltaje entre 110V y 1.100V y el voltaje del secundario también puede ser definido por el cliente.
