Transformadores Industriales de Control – TIC

Son transformadores reductores los cuales tienen un bajo voltaje en el secundario y se utilizan para alimentar relays, válvulas solenoides, fabricación de fuentes de voltaje, iluminación y en múltiples aplicaciones más. Tienen como finalidad generar compatibilidad con los parámetros eléctricos de la red de suministro y establecer un óptimo rendimiento de dichos dispositivos.

Nuestra producción estándar va desde 1VA hasta 2.000VA sin embargo estos diseños pueden ser modificados para producir soluciones personalizadas en potencias mayores a 2.000VA. El voltaje primario puede ser cualquier valor hasta 1.100V y el voltaje del secundario también puede ser definido por el cliente.

Especificaciones:

  • Potencias: 1VA hasta 2.000VA.
  • Nivel básico de aislamiento (BIL): 3kV.
  • Voltaje de entrada: 110V ó 220V ó 440V.
  • Voltaje de salida: cualquier voltaje hasta 100V.
  • Crecimiento de temperatura: entre 55ºC, 80ºC, 100ºC y 125ºC máximo, dependiendo de la potencia del transformador, lo cual define la clase de aislamiento de éstos.
  • Aislamiento:
    • Clase A hasta 200VA.
    • Clase B desde 250VA hasta 1.500VA.
    • Clase F desde 2.000VA hasta 2.500VA.
    • Clase H desde 3.000 en adelante.
  • Enfriamiento por aire natural.
  • Impregnados con barniz dieléctrico para sellar su superficie y protegerlos contra la humedad.
  • Ejecución abierta.
  • Devanados en alambre de cobre esmaltado de 180°C y núcleos en acero al silicio de alta calidad para asegurar una alta eficiencia y bajas pérdidas.

El tipo de terminación en estos transformadores es muy variada dependiendo de la relación voltaje-corriente, pudiendo darse por cables, salida a regleta de posiciones o a terminales de cobre, si las corrientes son muy altas.

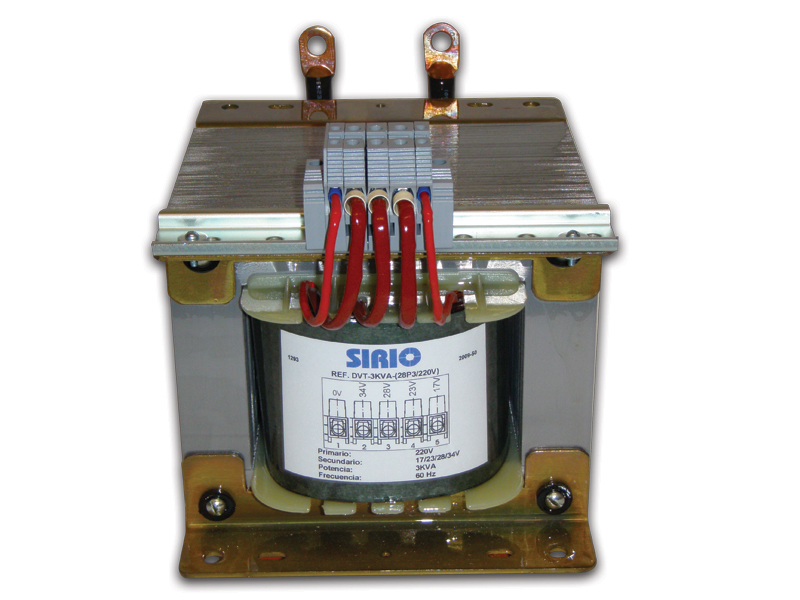

Transformador Monofásico TIC

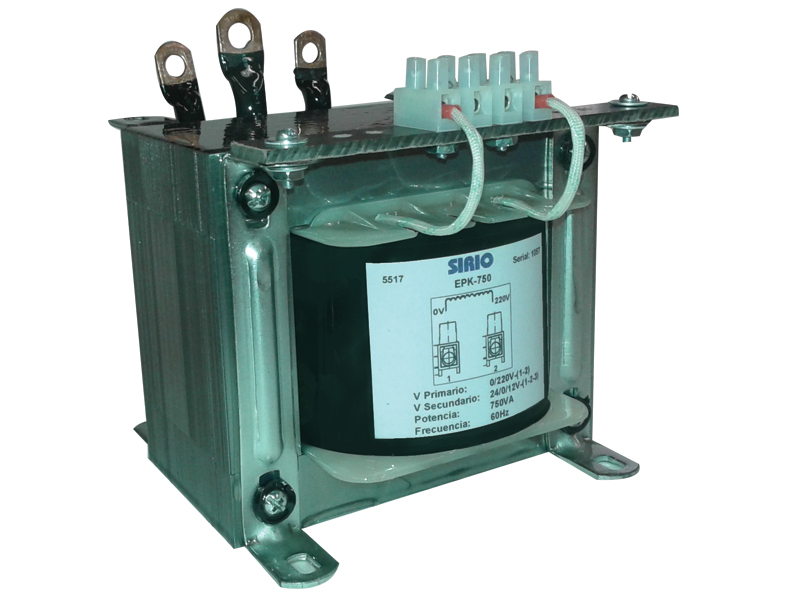

Transformador Monofásico TIC

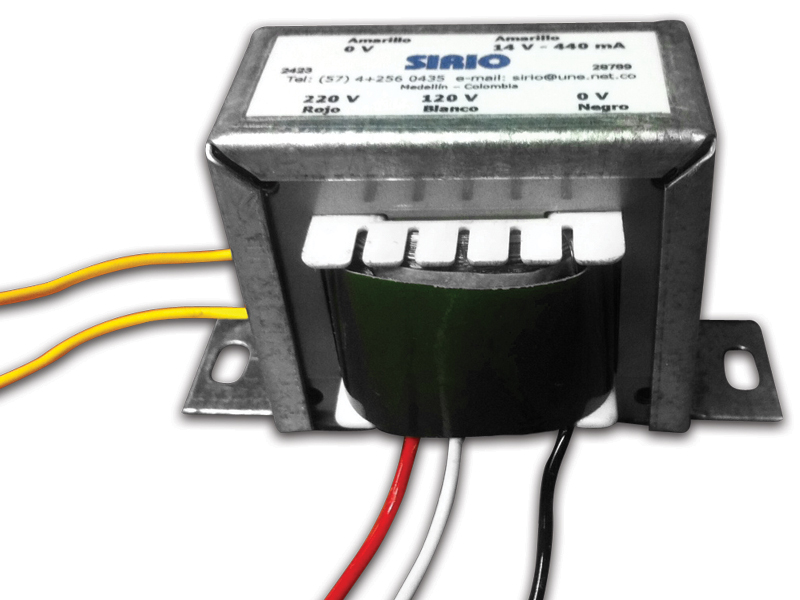

Transformador Monofásico TIC

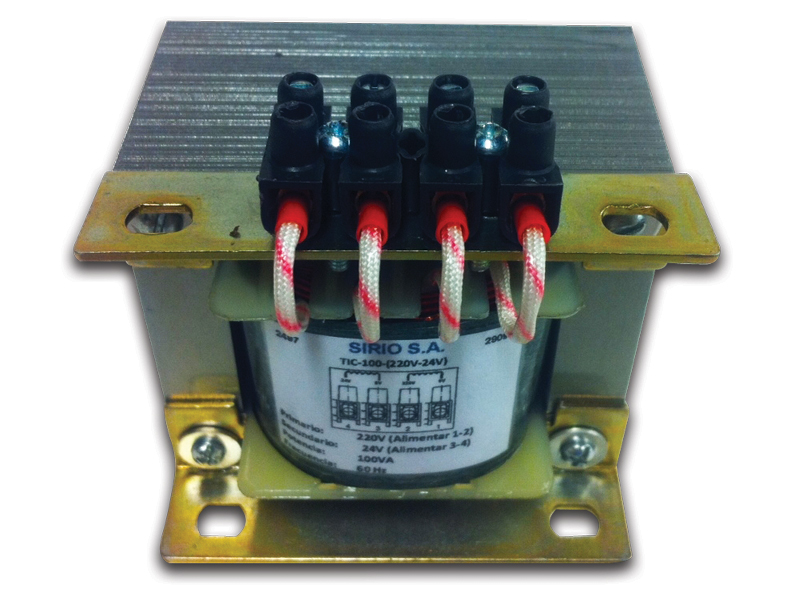

Transformador Monofásico TIC

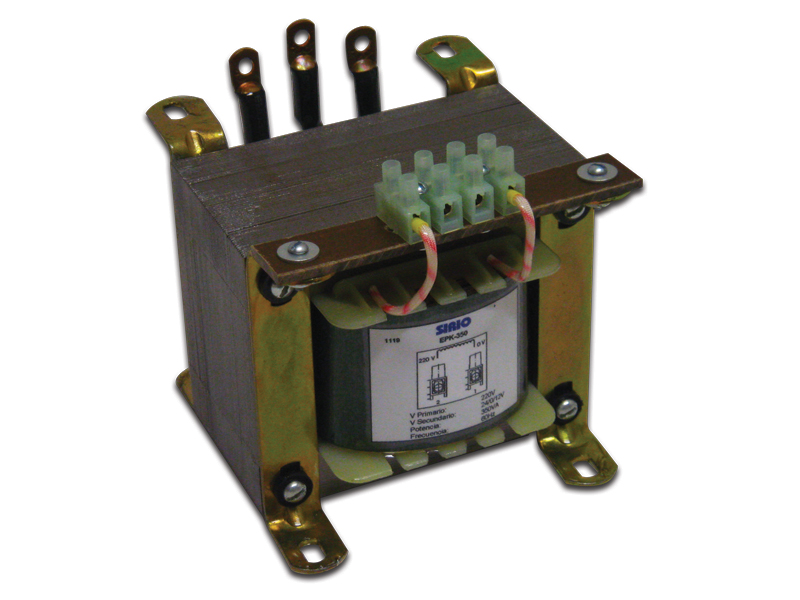

Transformador Monofásico TIC

Transformador Monofásico TIC

Transformador Monofásico TIC

Transformador Monofásico TIC

Transformador Monofásico TIC

Transformador Monofásico TIC

Nuestra producción estándar va desde 1VA hasta 2.000VA sin embargo estos diseños pueden ser modificados para producir soluciones personalizadas en potencias mayores a 2.000VA. El voltaje primario puede ser cualquier valor hasta 1.100V y el voltaje del secundario también puede ser definido por el cliente.

Transformadores Industriales de Control – TIC

  • Voltaje primario: 440 ó 220 ó 110 voltios
  • Voltaje secundario: 12 ó 24 ó 36 ó 48 voltios.
  • Potencia: según tabla.
Referencia Potencia (VA)
TIC     20 20
TIC     30 30
TIC     40 40
TIC     50 50
TIC     75 75
TIC   100 100
TIC   150 150
TIC   200 200
TIC   250 250
TIC   300 300
TIC   400 400
TIC   500 500
TIC   750 750
TIC 1000 1000
TIC 1500 1500
TIC 2000 2000
