Transformadores Industriales de Aislamiento - TIA

Estos transformadores son idénticos a los Transformadores Industriales-TI, su diferencia radica en que estos se construyen con un blindaje electrostático o pantalla de Faraday entre el devanado primario y el devanado secundario. Este blindaje se utiliza con el propósito de filtrar y drenar a tierra las interferencias en la red que se ven reflejadas en el secundario. Estos son los ruidos de modo común que se generan por altas frecuencias y radiofrecuencias.

Esta serie de transformadores TIA se utilizan como reductores o elevadores en los diferentes tableros de control o aplicaciones industriales. El estándar de esta serie de transformadores es tipo reductor. Si usted necesita este mismo transformador como elevador, solicítelo para su fabricación porque por el efecto de regulación en los transformadores, no se obtendrán los voltajes requeridos.

Especificaciones:

  • Potencias: 1VA hasta 20.000VA.
  • Nivel básico de aislamiento (BIL): 3kV.
  • Voltaje de entrada: doble devanado.
  • Conexión en paralelo: 220V.
  • Conexión en serie: 440V.
  • Voltaje de salida: doble devanado.
  • Conexión en paralelo: 110V.
  • Conexión en serie: 220V.
  • Crecimiento de temperatura: entre 55ºC, 80ºC, 100ºC y 125°C máximo, dependiendo de la potencia del transformador, lo cual define la clase de aislamiento de éstos.
  • Aislamiento:
    • Clase A hasta 200VA.
    • Clase B desde 250VA hasta 1.500VA.
    • Clase F desde 2.000VA hasta 2.500VA.
    • Clase H desde 3.000 hasta 20.000VA.
  • Enfriamiento por aire natural.
  • Impregnados con barniz dieléctrico para sellar su superficie y protegerlos contra la humedad.
  • Ejecución abierta.
  • Devanados en alambre de cobre esmaltado de 180 o 200 °C y núcleos en acero al silicio de alta calidad para asegurar una alta eficiencia y bajas pérdidas.
  • Blindaje electrostático: remitirse a la serie TIA-(Transformadores Industriales de Aislamiento).

Esta misma serie de transformadores tiene como presentación estándar, terminales a regleta de posiciones, sin embrago, su terminales pueden ser para riel metálico.

Estos transformadores pueden tener su gabinete metálico.

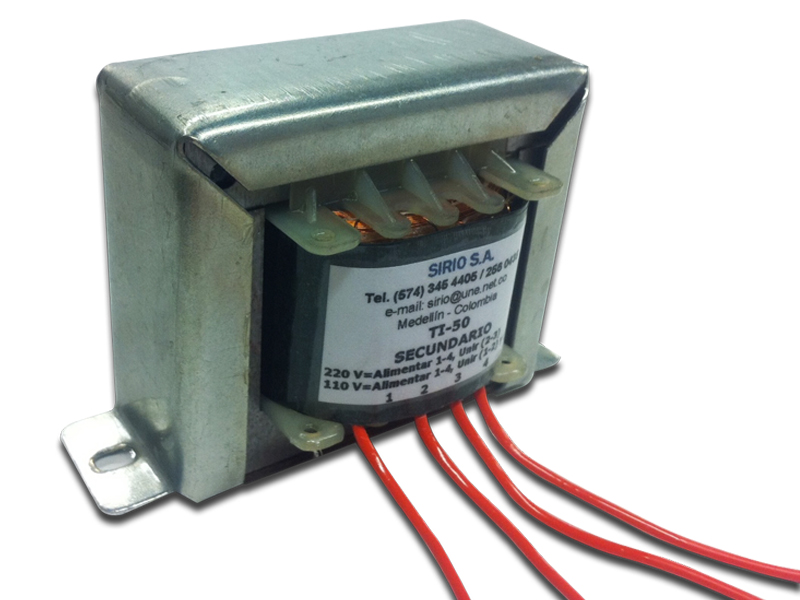

TIA - 50

TIA - 50

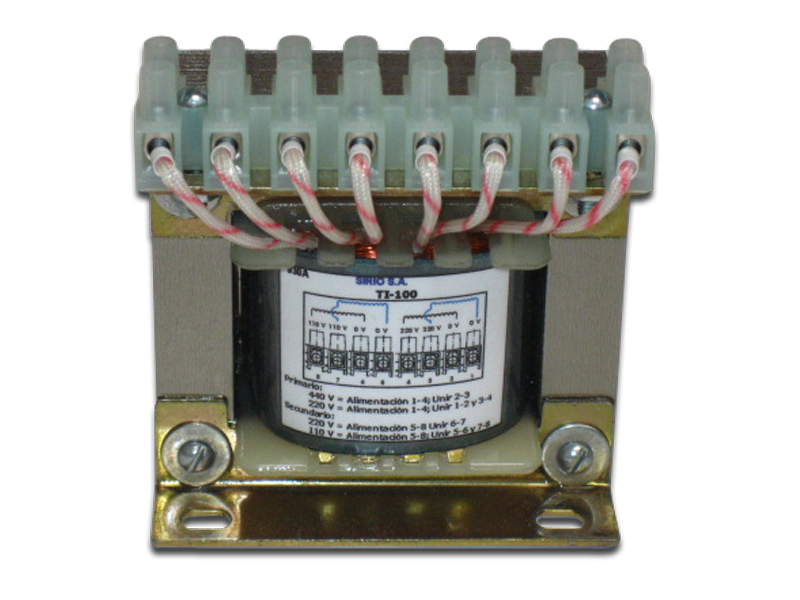

TIA - 100

TIA - 100

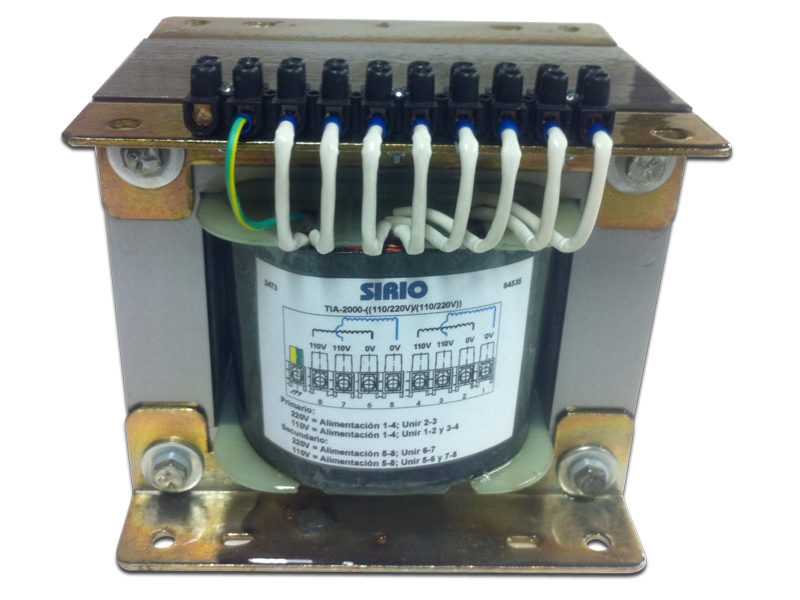

Desde TIA - 150 hasta TIA - 2.500

Desde
TIA - 150 hasta
TIA - 2.500

Desde TIA - 150 hasta TIA - 2.500

Desde
TIA - 150 hasta
TIA - 2.500

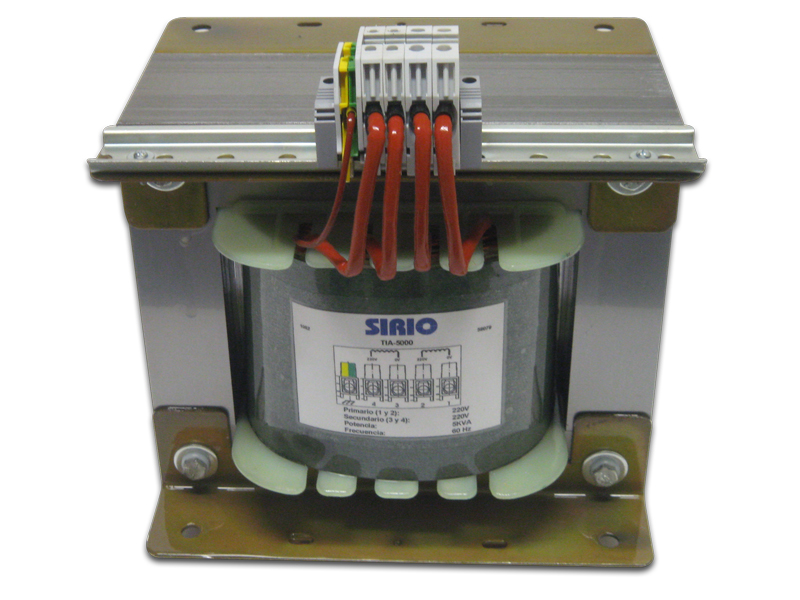

Desde TIA - 3.000 hasta TIA - 5.000

Desde
TIA - 3.000 hasta
TIA - 5.000

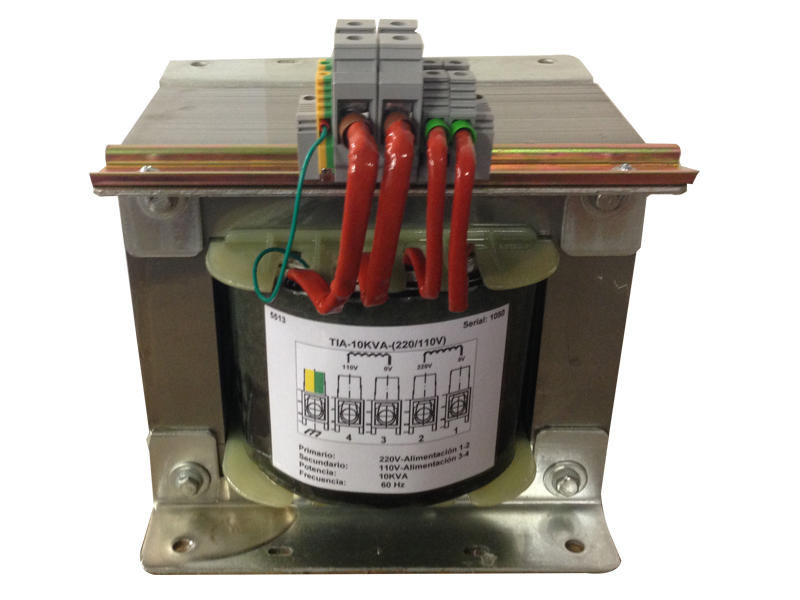

Desde TIA - 3.000 hasta TIA - 20.000

Desde
TIA - 3.000 hasta
TIA - 20.000

Desde TIA - 3.000 hasta TIA - 20.000

Desde
TIA - 3.000 hasta
TIA - 20.000

Estos diseños pueden ser modificados para producir soluciones personalizadas para sus aplicaciones. El voltaje de alimentación puede ser cualquier voltaje entre 110V y 1.100V e igual para el voltaje del secundario.

Transformadores Industriales de Aislamiento - TIA

  • Voltaje primario: 440/220 voltios.
  • Voltaje secundario: 220/110 voltios.
  • Potencia: según tabla.
Referencia1 Potencia (VA) Ficha técnica
TIA       50 50
TIA     100 100
TIA     150 150
TIA     200 200
TIA     250 250
TIA     300 300
TIA     400 400
TIA     500 500
TIA     750 750
TIA   1000 1000
TIA   1500 1500
TIA   2000 2000
TIA   2500 2500
TIA   3000 3000
TIA   4000 4000
TIA   5000 5000
TIA   6000 6000
TIA   7000 7000
TIA   7500 7500
TIA   8000 8000
TIA   9000 9000
TIA 10000 10000
TIA 12500 12500
TIA 15000 15000
TIA 20000 20000
