Transformadores Industriales - TI

Los ingenieros de SIRIO S.A. han diseñado una serie de transformadores seguros y competitivos con voltajes de operación confiables para circuitos de control y auxiliares y además, soportan las necesidades comunes que aparecen en el diseño de aplicaciones industriales. Tienen como finalidad generar compatibilidad con los parámetros eléctricos de la red de suministro y establecer un óptimo rendimiento de dichos dispositivos. Esta serie de transformadores industriales se utilizan como reductores o elevadores en los diferentes tableros de control o aplicaciones industriales.

Son transformadores convencionales aplicados a dispositivos eléctricos con tensiones diferentes a los valores nominales de la red. Tienen como finalidad generar compatibilidad con los parámetros eléctricos de la red de suministro y establecer un óptimo rendimiento de dichos dispositivos. Estos pueden ser reductores o elevadores hasta 1,1kV.

El estándar de esta serie de transformadores es tipo reductor. Si usted necesita este mismo transformador como elevador, solicítelo para su fabricación porque por el efecto de regulación en los transformadores, no se obtendrán los voltajes requeridos.

Especificaciones:

  • Potencias: 1VA hasta 20.000VA.
  • Nivel básico de aislamiento (BIL): 3kV.
  • Voltaje de entrada: doble devanado.
  • Conexión en paralelo: 220V.
  • Conexión en serie: 440V.
  • Voltaje de salida: doble devanado.
  • Conexión en paralelo: 110V.
  • Conexión en serie: 220V.
  • Crecimiento de temperatura: entre 55ºC, 80ºC, 100ºC y 125°C máximo, dependiendo de la potencia del transformador, lo cual define la clase de aislamiento de éstos.
  • Aislamiento:
    • Clase A hasta 200VA.
    • Clase B desde 250VA hasta 1.500VA.
    • Clase F desde 2.000VA hasta 2.500VA.
    • Clase H desde 3.000 hasta 20.000VA.
  • Enfriamiento por aire natural.
  • Impregnados con barniz dieléctrico para sellar su superficie y protegerlos contra la humedad.
  • Ejecución abierta.
  • Devanados en alambre de cobre esmaltado de 180°C o 200°C y núcleos en acero al silicio de alta calidad para asegurar una alta eficiencia y bajas pérdidas.
  • Blindaje electrostático: remitirse a la serie TIA - (Transformadores Industriales de Aislamiento).

Esta misma serie de transformadores tiene como presentación estándar, terminales a regleta de posiciones, sin embrago, su terminales pueden ser para riel metálico.

Estos transformadores pueden tener su gabinete metálico.

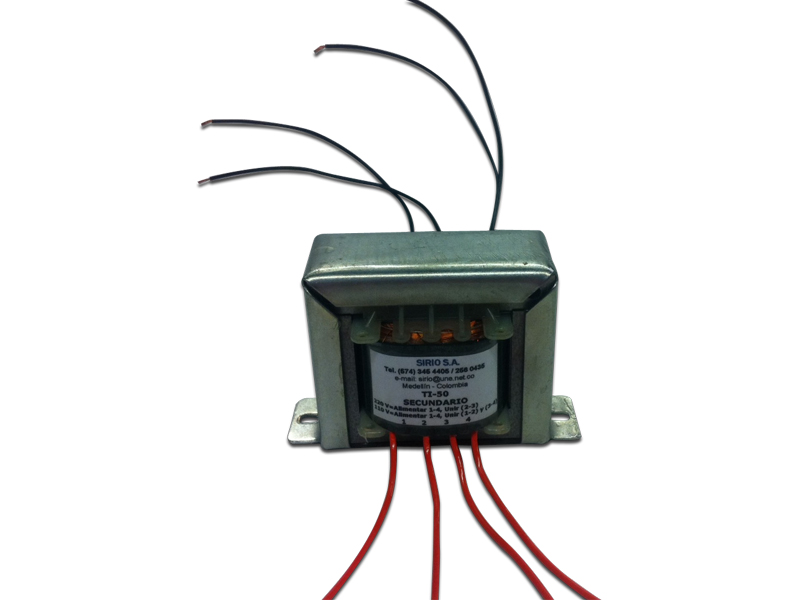

TI - 50

TI - 50

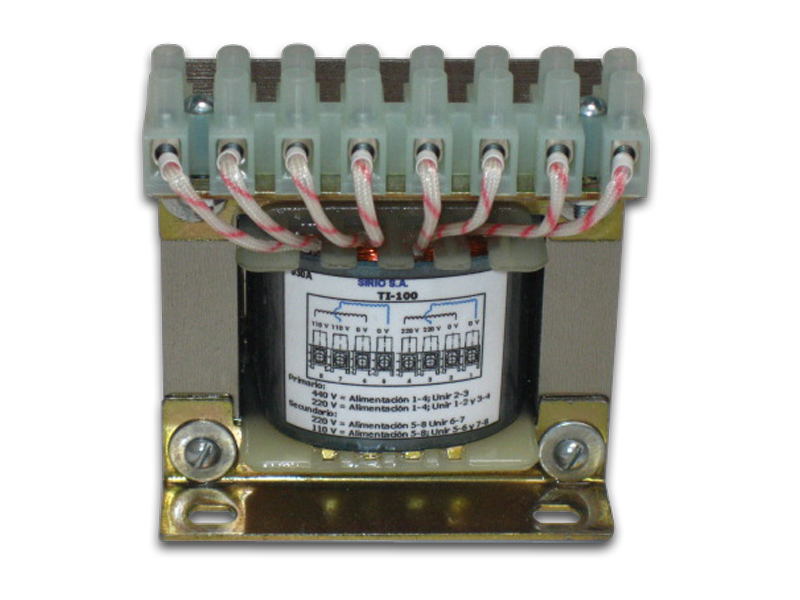

TI - 100

TI - 100

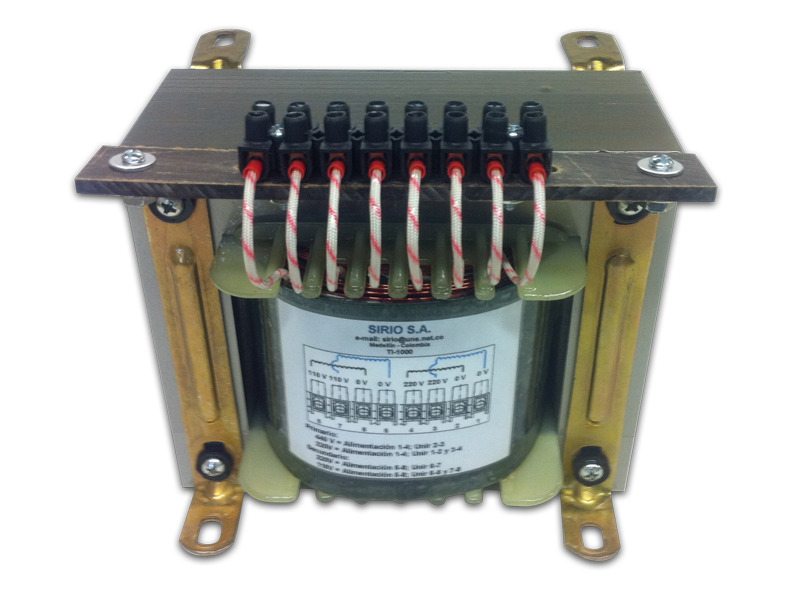

Desde TI - 150 hasta TI - 2.500

Desde
TI - 150 hasta
TI - 2.500

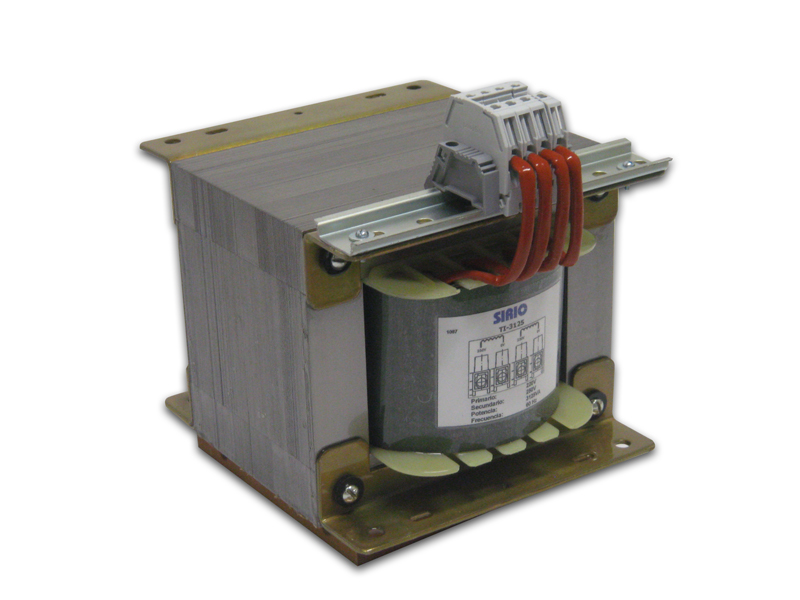

Desde TI - 3.000 hasta TI - 20.000

Desde
TI - 3.000 hasta
TI - 20.000

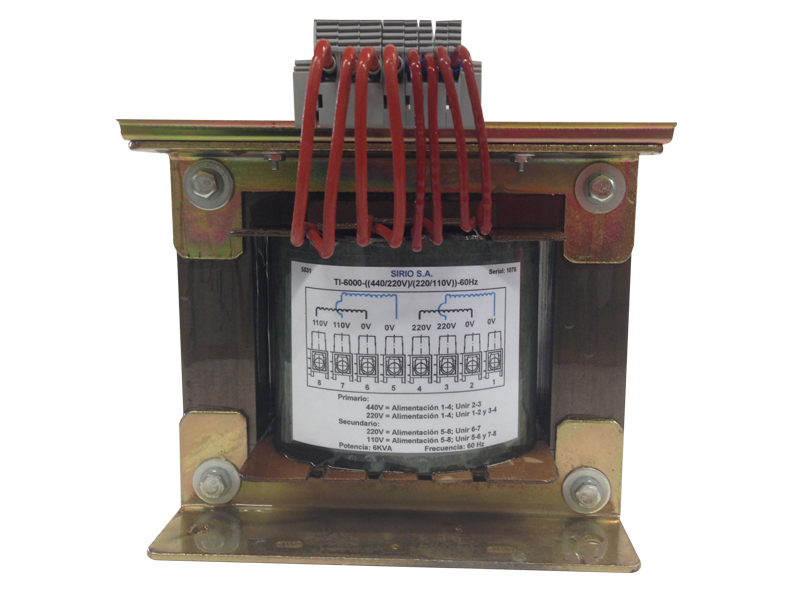

Desde TI - 3.000 hasta TI - 20.000

Desde
TI - 3.000 hasta
TI - 20.000

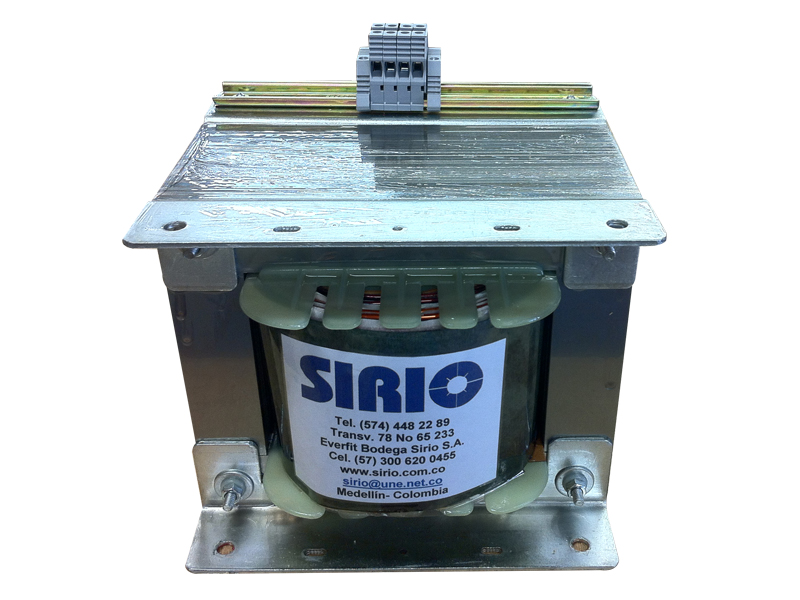

Desde TI - 3.000 hasta TI - 20.000

Desde
TI - 3.000 hasta
TI - 20.000

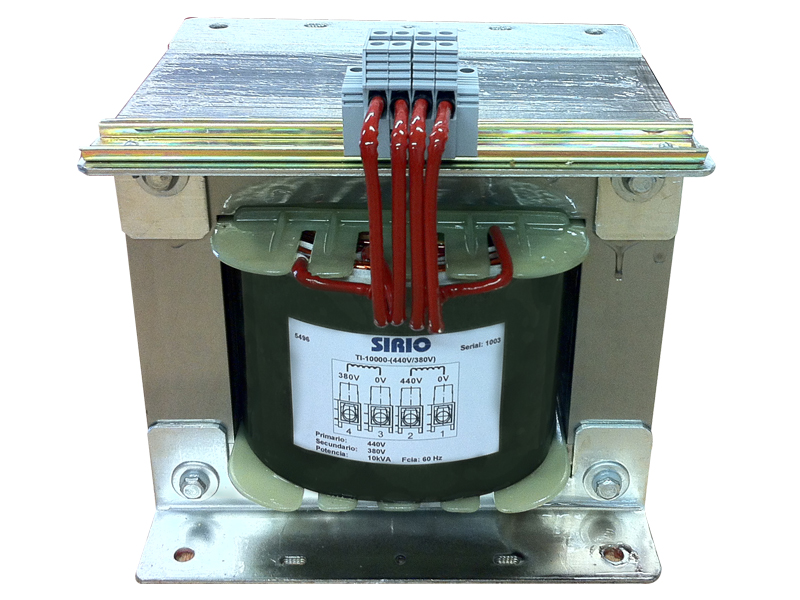

Desde TI - 3.000 hasta TI - 20.000

Desde
TI - 3.000 hasta
TI - 20.000

Estos diseños pueden ser modificados para producir soluciones personalizadas para sus aplicaciones. El voltaje de alimentación puede ser cualquier voltaje entre 110V y 1.100V e igual para el voltaje del secundario.

Transformadores Industriales - TI

  • Voltaje primario: 440/220 voltios.
  • Voltaje secundario: 220/110 voltios.
  • Potencia: según tabla.
Referencia Potencia (VA) Ficha técnica
TI       50 50
TI     100 100
TI     150 150
TI     200 200
TI     250 250
TI     300 300
TI     400 400
TI     500 500
TI     750 750
TI   1000 1000
TI   1500 1500
TI   2000 2000
TI   2500 2500
TI   3000 3000
TI   4000 4000
TI   5000 5000
TI   6000 6000
TI   7000 7000
TI   7500 7500
TI   8000 8000
TI   9000 9000
TI 10000 10000
TI 12500 12500
TI 15000 15000
TI 20000 20000
